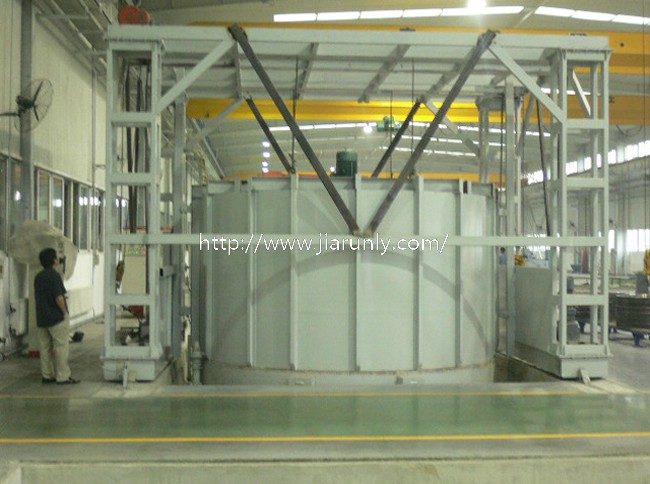

罩式淬火炉是节能型周期式作业炉，超节能构造。台车选用防碰击密封砖，自动翻砖组织，自动密封台车和炉门，一体化连轨，不需基础设备，放

在水平地上与根底垫铁或膨胀螺丝固定即可运用。

应用：

主要用于高铬、高锰钢铸件、球墨铸铁、轧辊、钢球、钢、不锈钢等淬火、退火、时效以及各种机械零件热处理之用。

结构：

电炉外壳有钢板和型钢焊接而成，炉体底部与台车轻轨连为一体，用户不需求根底设备，只须放于平坦的水泥地面即可运用。

炉衬选用超轻质耐火砖作炉衬，相对传统砖式炉膛节能左右，选用优质长纤维刺毯、硅藻土砖、蛭石粉为保温材料，炉口选用重质防撞砖、台车面

层重质高铝防压砖。

炉体与台车之间选用迷宫式耐火材料砌筑外，还用经过自行动作的密封组织来减少电炉的热辐射及对流损失，并可改进炉温均匀性。

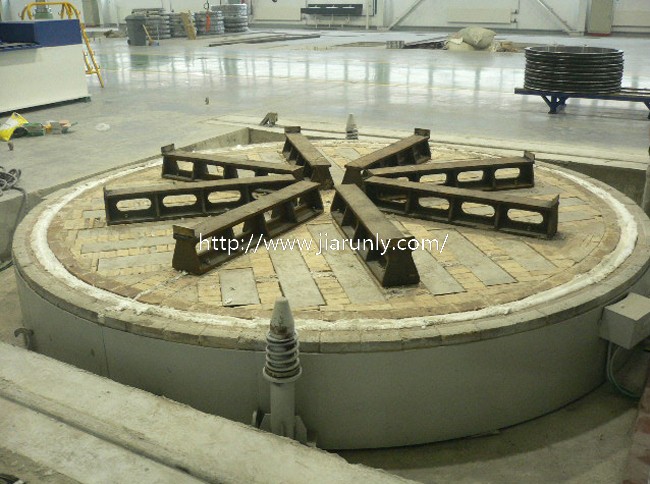

加热元件选用高温电阻合金丝绕制成螺旋状，散布在炉侧、炉门、后墙及安放台车搁丝砖上，并用国标插口砖固定，安全简练。台车上安装有耐压

抗高温的铸钢炉底板，以承载工件之用。为了防止工件加热后产生的氧化皮经过炉底板间的缝隙落入加热元件周围而造成加热元件损坏，罩式淬火

炉因此炉底板与炉体触摸处选用刺进式触摸。为正常运用，需求经常吹扫台车炉底板下方的氧化皮一般每周吹扫一次，吹扫时将炉底板吊起，用压

缩空气将电阻丝槽内的氧化皮屑吹扫干净，留意防止氧化皮卡在炉丝内引起短。炉门设备由炉门、炉门提升组织和炉门压紧设备组成。炉门壳体由

型钢与板材焊接而成牢固框架构造，内用耐火纤维模块叠铺而成，要求保温性能好，重量轻等。

炉门的提升设备选用电动设备，罩式淬火炉主要由炉门架、炉门提升横梁、减速器、链轮、传动轴和轴承等部分组成，炉门升降经过减速器上正反传

动来带动炉门的升降。炉门提升减速器还配有刹车设备，能够有用防止炉门在升降过程中产生位移。炉门压紧设备选用国内领先的弹簧式压紧构造，

当炉子需求提升时，炉门的自重经过杠杆将炉门自动松开，并水平移出一段距离后上升，当炉门降低到位，炉门放下到台车上的滑轮需压紧时，由弹

簧的弹力再经过杠杆将炉门水平移进到压紧密封状态，此种构造的压紧设备使炉门上的纤维平面与炉口棉之间无摩擦产生，具有安全性能好、运用长

的特色。
